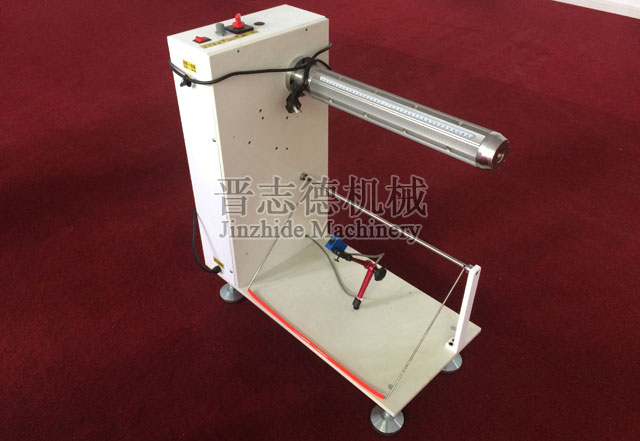

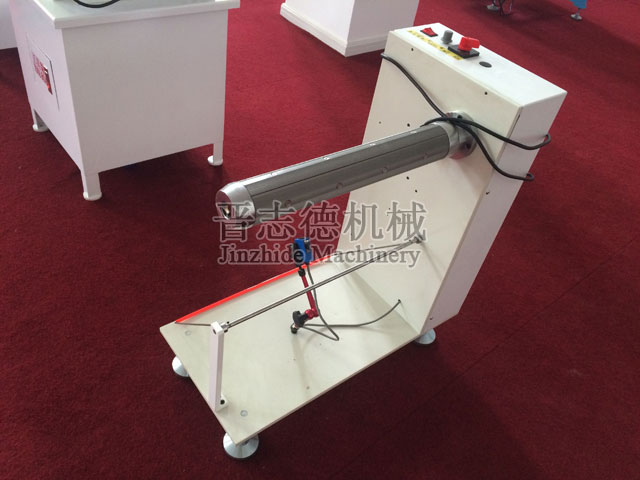

薄膜收卷机又名卷膜开卷机、卷膜收卷机,是对塑料薄膜进行放料、收卷的专用设备,其气胀式收卷轴在换卷时沿收卷机两边墙板上的滑轨逐步向后退出时,在滑轨末端采用凹型圆弧槽限位,确保薄膜料卷不会跑偏或倾斜。
在实际使用时,若客户的卷膜宽度大且重量很重时,晋志德薄膜收卷机落位圆弧槽时会产生较大的冲击震动,导致收卷轴在圆弧槽处跳动甚至从圆弧槽内脱离出来,使收卷机产生很大振动,影响收卷机工作的稳定性并造成严重的安全隐患,对于此类客户的使用,则可为晋志德薄膜收卷机配备上选配的限位装置。
晋志德薄膜收卷机选配限位装置设置在自动收卷机支架之间,自动收卷机支架上设置有收卷轴,限位装置包括两个收卷机板,收卷机板对称设置在自动收卷机支架内壁设置上,收卷机板一端内壁上通过连接螺钉设置有滑轨。收卷轴穿过滑轨的圆弧槽,限位块与滑轨通过销轴连接;限位块由一个直角梯形板和矩形板组成,直角梯形板的底边与收卷轴接触,矩形板一端设置有螺钉,直角梯形板的斜边与矩形板的边线成。螺钉与滑轨之间设置有拉紧弹簧。
加装限位装置薄膜收卷机使用流程:自动薄膜收卷机滑轨上安装了限位块,限位块可以绕销轴转动,并由拉紧弹簧通过螺钉拉紧在初始原位上。限位块由直角梯形板和矩形板组成的五边形,其中的斜边和与滑轨齐平的水平边组成限位块的平稳过渡边。在薄膜收卷机换卷时,收卷轴滑向滑轨末端的圆弧槽,通过限位块的平稳过渡边,将限位块的的斜边向下压,限位块绕销轴向下逆时针转动,拉紧弹簧被拉长,收卷轴平稳通过限位块后,限位块在拉紧弹簧的回拉下顺时针转动回到初始原,将收卷轴限制在圆弧槽内,确保大型重型薄膜收卷的稳定与可靠。
