重型开卷机是一种对宽卷、重型材料进行放料开卷的设备,也可用于冲压后废料的收卷用途。对于重型开卷机上卷材的放收料控制,一般采用的是马达减速机的制动方式,这种方式确实可控制机台的停止,但其张力不可调整,很多时候会出现过度放卷或收卷的现象。

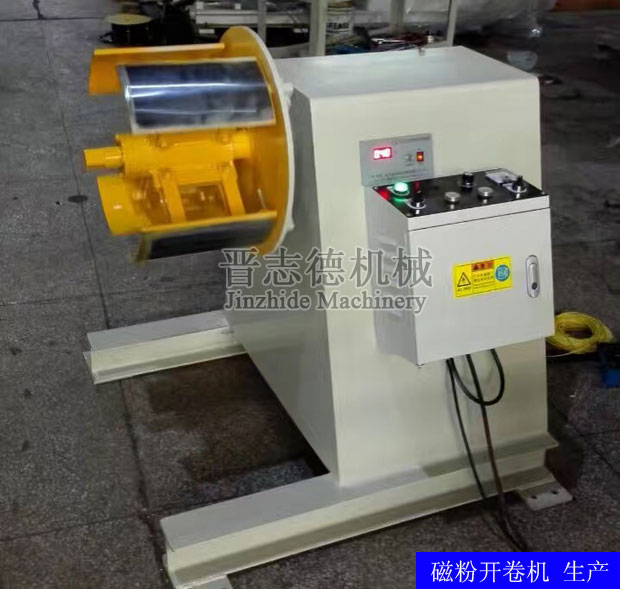

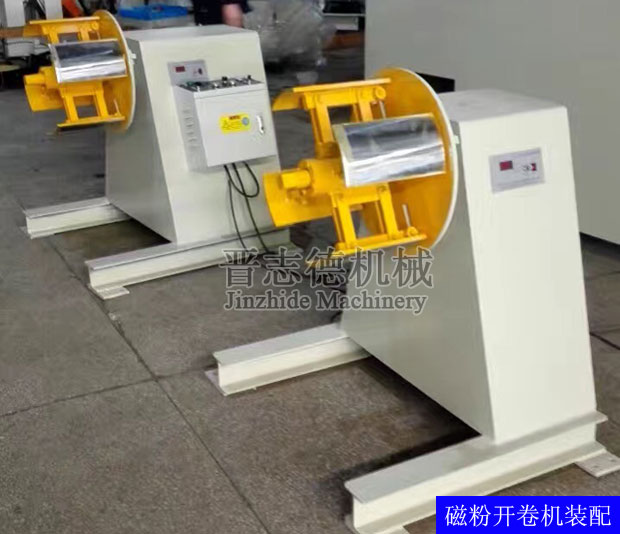

为从根本上实现料卷的精密放卷与收卷,晋志德机械特研发设计了一种磁粉重型开卷机,其加装磁粉刹车器用于机台的刹车制动,在同滑差无关的情况下能够传递一定的转矩,具有刹车制动响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点,从而实现张力可控,稳定可靠放料与收卷之用途。
晋志德磁粉重型开卷机其包括机架、位于机架中心主轴、固定于机架主轴上的放卷机构和挡料装置,放卷装置包括放卷轴、支撑架、托料装置,其要点在于,放卷轴一端安装有磁粉刹车装置,磁粉刹车装置包括制动轴、放卷离合轴芯、离合刹车滑动和离合刹车固定板,放卷离合轴芯和离合刹车滑动轴呈“一”字型排列固定在离合刹车固定板上。
晋志德磁粉重型开卷机磁粉刹车器的离合刹车滑动轴和离合刹车固定板连接部位安装有直线轴承和刹车板直线轴承挡片;由离合刹车固定板固定的离合刹车滑动轴,在靠制动轴一端设有刹车离合挡片。放卷离合轴芯上套设有放卷离合轴套,放卷离合轴套上设有放卷离合轴销。
晋志德磁粉重型开卷机与现有重型开卷机相比具有如下优点:磁粉刹车机构中的放卷离合轴芯和离合刹车滑动轴呈“一”字型排列固定在离合刹车固定板上,避免工作时磁粉刹车机构结构变形,部件使用寿命长;放卷离合轴芯上套设有放卷离合轴套,放卷离合轴套上设有放卷离合轴销的设置,使放卷轴套入刹车鼓扣件更加简便,性能稳定,效果更好。
