挡料臂装置是晋志德重型开卷机选配装置之一,主要用于代替挡料A型铁进行料卷的挡料限位,避免在开卷过程中料卷在重型开卷机涨缩卷筒上的侧滑,通常料卷较宽,料厚很厚时加装。

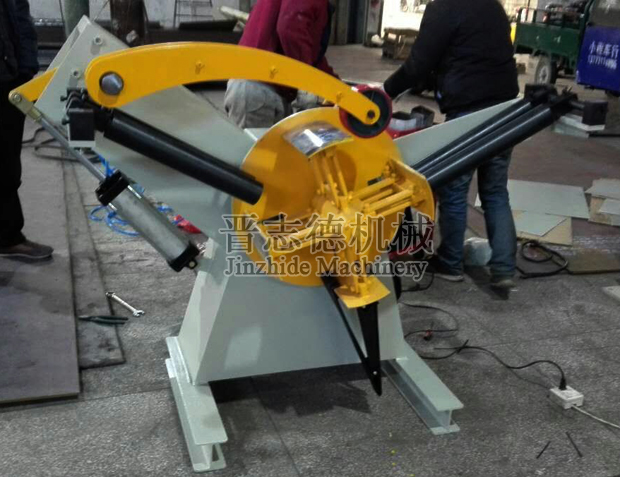

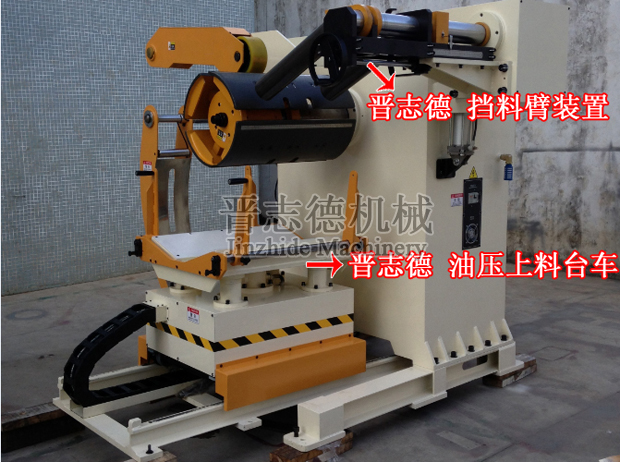

晋志德重型开卷机挡料臂装置位于料架的右上方,包括二个挡料臂装置,挡料臂装置设置在以料架中心为圆心的圆周上;挡料臂装置包括伸出臂、挡料轮、品质可靠连接板、第二连接板、第三连接板、品质可靠连接杆、第二连接杆、品质可靠气缸、第二气缸及第三气缸。伸出臂的一端安装在开卷机架上并伸出开卷机架,在伸出臂的后端安装有旋转臂。
在每一伸出臂上安装有两个挡料轮,两挡料轮之间具有挡料空间;挡料轮包括安装座、安装套筒及前段挡料轮,安装座可滑动的安装在伸出臂上,安装套筒与安装座相连接,前段挡料轮的后端通过轴承设在安装套筒内,挡料轮的前段为锥台形或圆锥形,挡料轮靠近料架的一端直径小于远离料架一端的直径。
品质可靠连接板安装在伸出臂上,品质可靠连接板可相对于伸出臂旋转,且位于两挡料轮之间;第二连接板和第三连接板固定在伸出臂上,且第二连接板位于两挡料轮之间,第三连接板位于远离开卷机架的挡料轮的外侧。品质可靠连接杆的一端伸入到开卷机架内,品质可靠连接杆的另一端穿过靠近开卷机架的安装座与品质可靠连接板相连接。第二连接杆的一端固定在第二连接板上,第二连接杆的另一端穿过远离开卷机架的安装座与第三连接板相连接。品质可靠气缸的缸体铰接在开卷机架上,品质可靠气缸的活塞杆铰接在旋转臂上。第二气缸的缸体固定在开卷机架上,第二气缸的活塞杆连接在靠近开卷机架的安装座上。第三气缸的缸体固定在远离开卷机架的安装座上,第三气缸的活塞杆连接在第三连接板上。
晋志德重型开卷机挡料臂装置外挡料轮与内挡料轮构成挡料区间,气动驱动外挡料轮做上升下降动作,内挡料轮不动作,只做料卷宽度方向的移动,调整挡料轮的轮面使其靠近料卷侧边,可有效防止料带在开卷机放料过程中出现侧滑。
