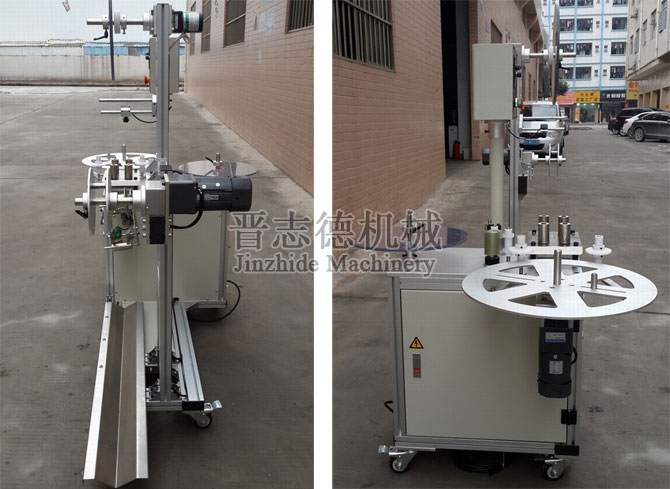

在端子冲压行业中,很多冲压客户开发的模具为一出二或者一出四,在收料(收卷)的时候只能一个方向收卷,这样就会造成一半正方向一半为反方向,会给后续的工序带来不小的麻烦,晋志德机械为解决这一问题,研发出多款端子倒盘机,从根本上解决了这一难题。端子倒盘机又叫端子收卷机、端子倒料机、端子倒带机、端子回带机、端子收放料机等,下面就晋志德精密端子倒盘机的结构原理进行详解:
精密端子倒盘机端子放料盘为无动力形式,把需要倒盘端子挂上放料轴,然后将固定夹盘锁紧将之挡在便可,端子盘应转动灵活而不能左右晃动为宜。
精密端子倒盘机纸带收卷轴为有动力,在轴上两端固定有两固定块,中间两个亚克力夹盘夹住1个纸带内圈固定盘。精密端子倒盘机工作时将端子盘纸带拉出,固定于纸带内圈固定盘转动便可将端子放出。
精密端子倒盘机感应导轮为自动时端子感应动作放料,当端子断开没接触到感应导轮时,纸带收卷轴停止动作,端子放料盘停止放料。
精密端子倒盘机收料托盘为收卷动力盘,将收卷端子盘至于上方,用固定夹盘压紧锁住便可,可实现正传/反转收卷。晋志德精密端子倒盘机收料盘为阻力式转动,其阻力可根据需要在托盘固定座调整,托盘固定座中间有4个M8螺丝孔,将螺丝锁紧其阻力加大。其阻力为电动时转动稳定,断电时手动可转动为宜。
晋志德精密端子倒盘机端子导轮和导料托板可根据端子收料盘的高低而升高下降,将端子导正进入端子盘内,2块不锈钢挡料夹板将端子晃动位置尽量缩小,以保证端子在中间稳定移动,感应光电也得以稳定的反射感应,从而实现稳定速度收卷。
精密端子倒盘机纸带放料盘为无动力放纸带,纸带经纸带导轮及阻力轮后再绕进端子收料盘,可根据需要调整阻力轮阻力来控制纸带松紧。精密端子倒盘机纸带感应光电照射纸带上,自动运转时如纸带用完或断开后,会自动感应停机,如有连接冲床急停,冲床也将停止。
