开卷整平送料一体机

　　冲压加工生产要想实现自动化，开卷、整平、送料三道工序必不可少，开卷用于将卷料料卷展开；整平是将不平整有内应力的材料挤压达到平整去内应力的效果；送料是根据冲床冲压频率为冲床步进化的送料，而三道工序传统对应的是三种设备，分别为开卷机、整平机与送料机。
　　开卷机、整平机与送料机三机分体式结构，需较长的占地空间，特别是厚板加工时，往往需6米以上，占地空间大，结构复杂，操作工序繁琐，开卷、整平及送料同步性差，效果均不太理想，往往达不到精密冲压加工生产之效果。
　　

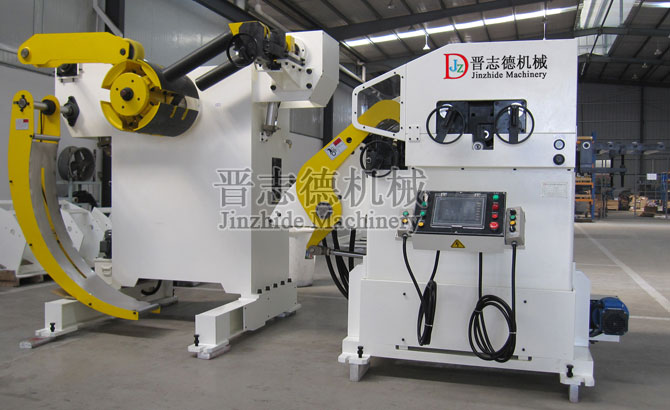

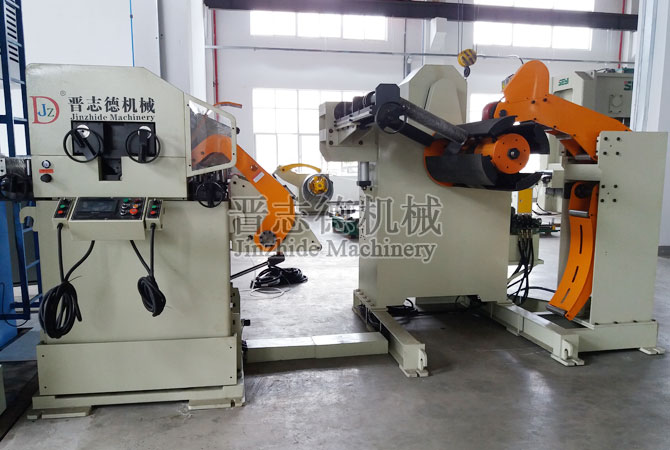

　　为根本解决这一问题，晋志德机械研发生产了一种开卷整平送料三机一体自动化机型，其将油压上料台车、开卷装置和整平送料装置优化结合在同一底架上形成一体结构，使一台机型就具备了上料、开卷、整平和送料功能，无需待料区，占地空间小，机台同步性好，开卷、整平、送料精度高，整体结构紧凑、简洁，减少占用空间，有效防止划伤材料表面，操作简易、安全，是精密板材自动化加工佳选择。
　　
　　开卷整平送料三机一体机型使用时，将卷料放置在油压上料台车上，然后油压上料台车将卷料托起并送进涨缩卷筒上，此时扩张油缸缩回，拉动拉杆联动扩张组件中的主轴套，主轴套上的下楔形滑块与上楔形滑块成一定角度滑动，起到扩张外瓦板的作用，进而将卷料的内圈顶紧。接着开卷机油压上料台车退出，托料臂升起托在卷料上；同时开卷时，开卷机气动压料臂压在大型卷料的外圈，避免散料。
　　

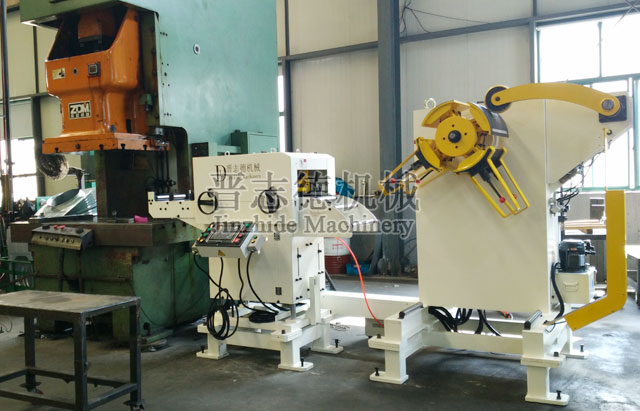

　　开卷整平送料三机一体机开卷马达带动涨缩卷料筒转动进行开卷，卷料的料头进入上滚筒和下滚筒之间，在送料马达的驱动力作用下，料头进入油压入料导料装置，在油压入料导料装置的压料头油缸的顶压上，让料头更为顺畅进入上送料滚筒和下送料滚筒之间，在伺服马达的驱动上，使卷料进入上整平滚筒组和下整平滚筒组之间进行整平工序。被整平的卷料进入冲床，冲床在冲压时，松紧油缸推动整平滑块上行，使上整平滚筒组远离下整平滚筒组，实现放松目的，冲床在冲压板料的时候，模具的导正销能准确快速对准板料的导正孔位，消除累积公差，进而提高工作精度，确保高精度冲压加工生产。
