矫正机蜗轮蜗杆调节装置

　　矫正机是使用滚筒滚压对板材进行矫正去内应力的专用设备，通过调节上滚筒对下滚筒的压紧力度与间隙来适用各种不同厚度的板材使用。
　　中板、薄板、薄板矫正机的滚筒压紧力度与间隙的调节是通过手轮、手柄旋钮配合百分表或刻度尺来实现，能实现不错矫正效果，但若板材过厚，使用人工手动旋钮手轮、手柄的方式则很难拧紧，同时既费时又费力，而且精度难以控制。
　　

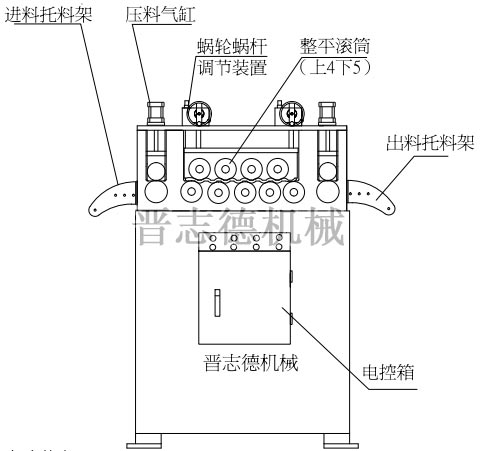

　　因此对于厚板、高强板的矫正，晋志德矫正机均采用的是气缸压料，蜗轮蜗杆的调节方式。配备蜗轮蜗杆调节装置的晋志德厚板矫正机使用时，蜗轮蜗杆控制导向块在矫正机的主体与盖板之间的空腔内移动，从而实现上滚筒组的位置调节。蜗轮蜗杆在手摇作用下，带动法兰盘和导向块移动，上滚筒组随导向块一起运动从而达到调节位置的目的。同时固定在套环上的刻度尺也一起移动，使固定在蜗轮蜗杆上的指针指在相应的刻度位置，从而可以较精确的调节上滚筒组的位置，实现精密化的矫正。
　　　　　　　　　
　　厚板矫正机调节装置密封盖、圆锥滚子轴承、密封通盖、上滚筒组部件、端盖、导向块、法兰盘、套环、销轴、调节轴、销轴、刻度尺、配钻块、指针、蜗轮蜗杆装置、盖板及压块等组成。厚板矫正机上滚筒组部件包括矫正轴及安装于矫正轴一端的上滚筒组。上滚筒组内装有圆锥滚子轴承，上滚筒组的外端装有密封盖，其内端装有密封通盖。厚板矫正机矫正轴的另一端固定在导向块的孔内，其端部由端盖定位。上滚筒组部件安装在导向块的一侧，导向块安装在矫正机的盖板与主体组成的空腔内，导向块的另一侧连接在法兰盘上。法兰盘通过销轴与套环相连接，套环与蜗轮蜗杆相连接。蜗轮蜗杆固定在盖板上，套环上装有调节轴，调节轴通过销轴与刻度尺相连。厚板矫正机蜗轮蜗杆上固定有配钻块和压块，指针安装在压块上，刻度尺可以在配钻块和压块间移动。
