厚板开卷校平机又名厚板二合一整平机、厚板开卷整平机,主要用于料厚1.0-6.0mm的卷料开卷与校平,其与分体式的开卷机、整平机搭配型式相比,具有占地空间小(机台体积小)、操作更简易、稳定性更高、整平精度更高等优势,晋志德机械在此详细讲解一下厚板开卷校平机的结构与使用。

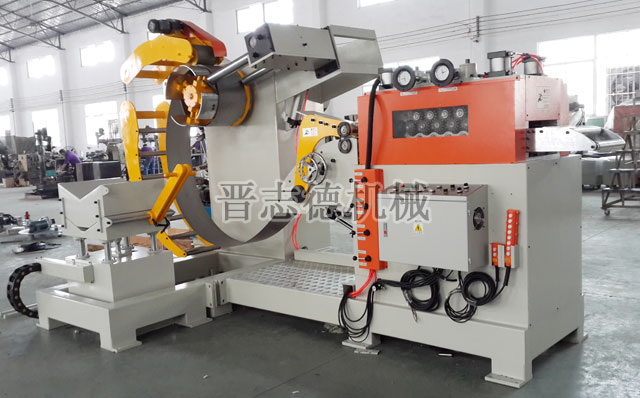

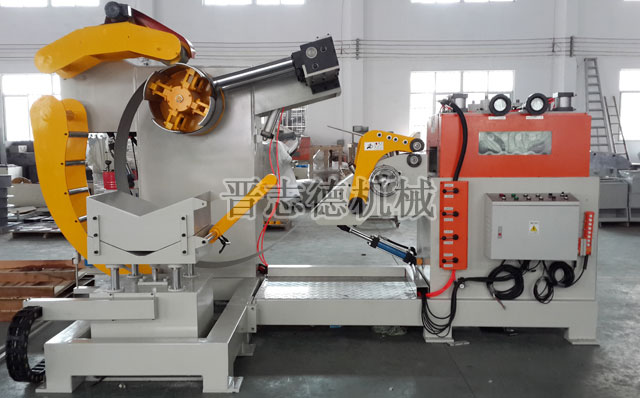

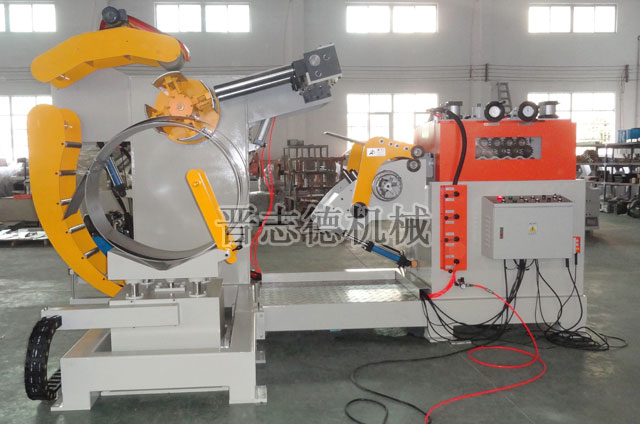

晋志德厚板开卷校平机由机架、料架、气动挡料臂、气动压料臂、导料装置、矫正机构及控制电箱组成,其中料架用于装载卷料,气动挡料臂用于限制卷料的轴向(左右)位置,气动压料臂用于限制卷料的径向位置,导料装置用于对材料入料进行导向,矫正机构用于对开卷的带料进行矫正,控制电箱用于对开卷校平机进行控制。
晋志德厚板开卷校平机实际使用时分为四个步骤来操作:
1、将卷料通过厚板开卷校平机的油压上料台车上配合料架的油压扩张装载到开卷机部分涨缩卷筒上,利用挡料装置对卷料进行轴向(左右)限位,利用气动压料臂对卷料压料限位。
2、当需要开卷时,操作厚板开卷校平机控制电箱启动料架,料架带动卷料旋转实现开卷,开卷的带料料头经导料装置进入到矫正装置中,进入到矫正装置的带料经下进料导向板和上进料导向板的导向进入到下进料滚筒和上进料滚筒之间。
3、由于下进料滚筒由品质可靠带轮带动,而且下进料滚筒和上进料滚筒均设有螺旋槽,其摩擦力大,因此,能将带料不断的向前输送到下整平滚筒和上整平滚筒之间,由于下整平滚筒是旋转的,而且上整平滚筒使用蜗轮蜗杆精密调节,因此,在上下整平滚筒的作用下能较好的消除带料的弯曲度和应力,提高矫正质量,便于后续工序的进行。
4、带料经上下整平滚筒后在下出料滚筒和上出料滚筒的作用下输出,并在下出料导向板和上出料导向板的导向作用下进入后续的送料机机台内,同时光电感应装置能使其配合送料机的送料速度,实现全自动化的运行。
