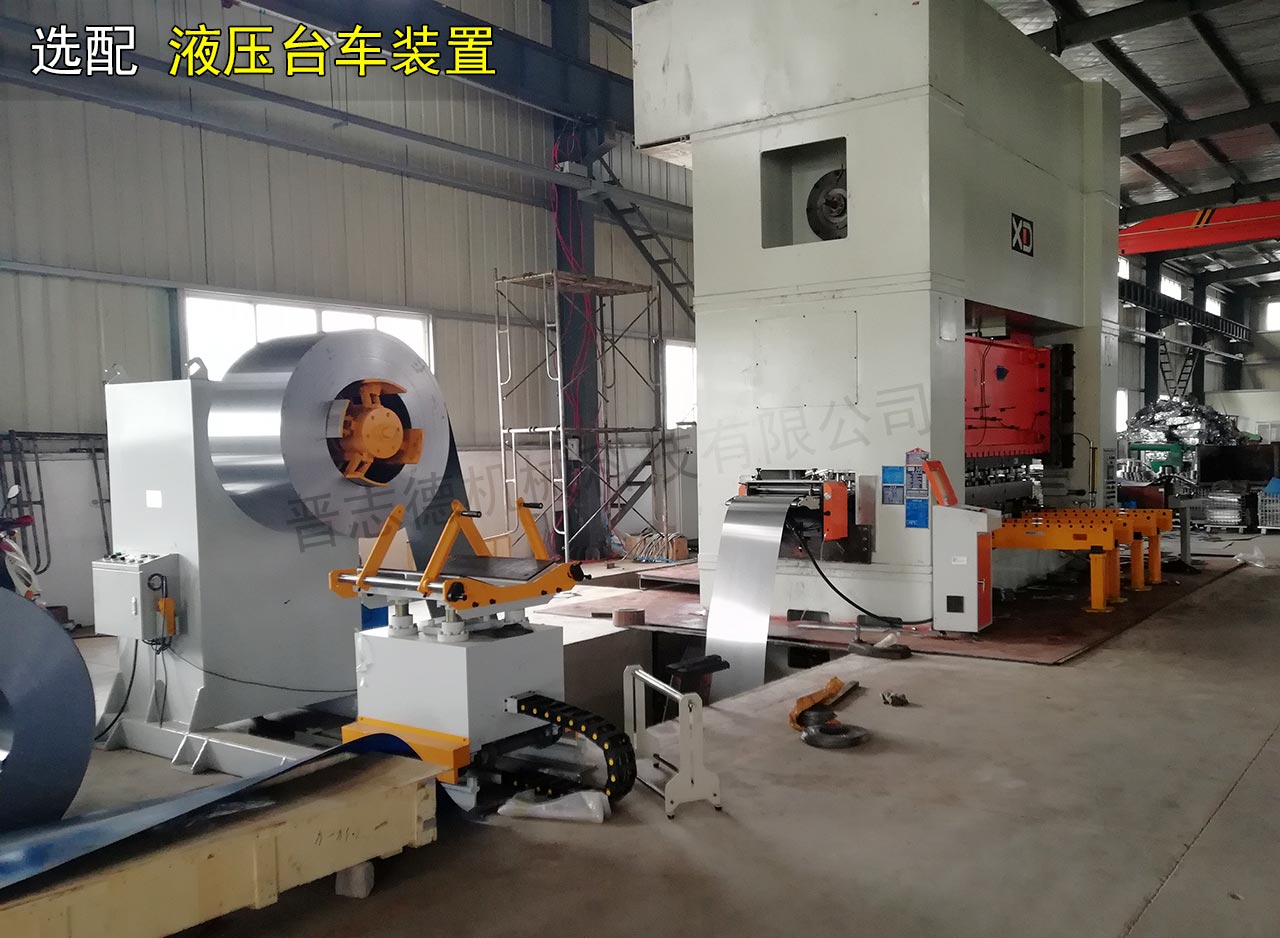

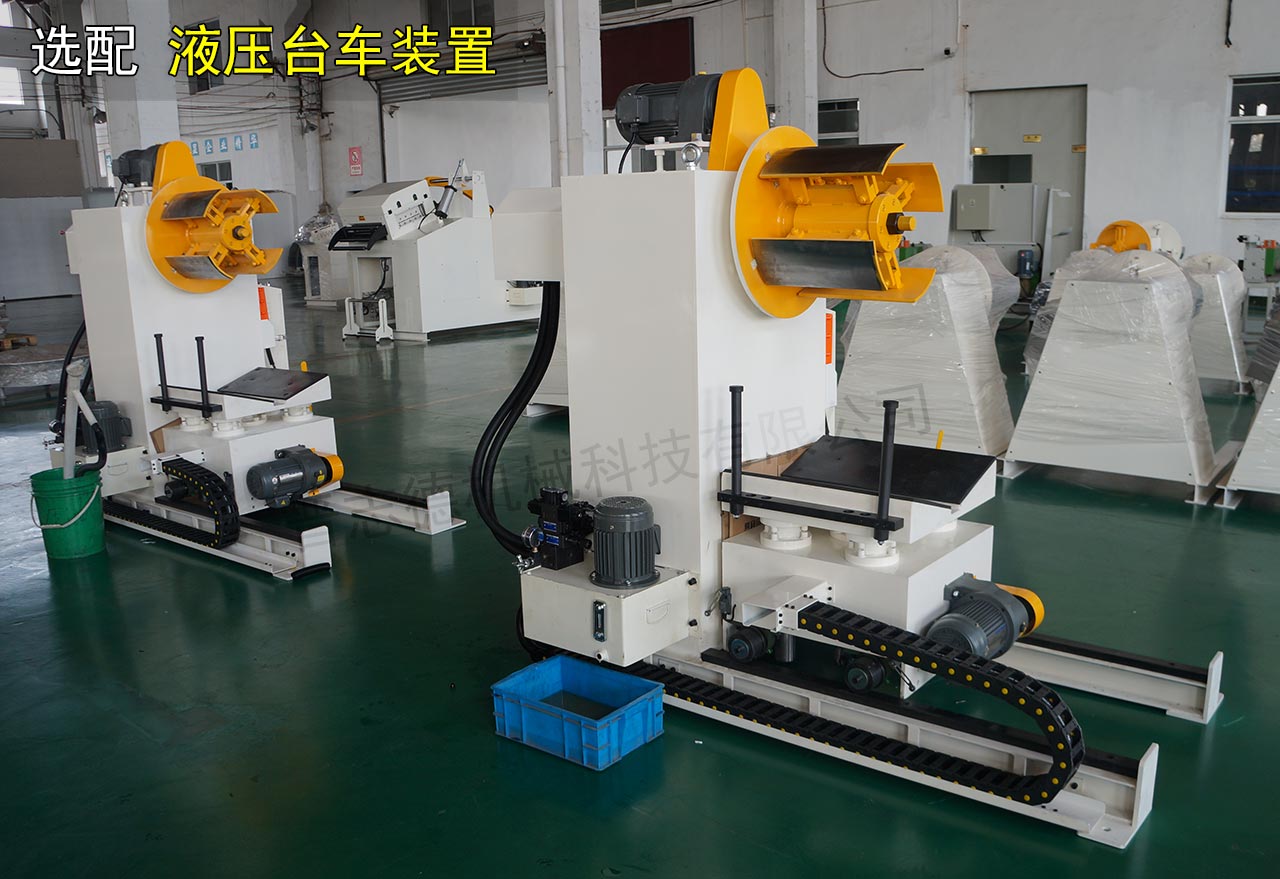

液压台车又名上料台车、上料小车,是晋志德开卷机用于大型、重型料卷开卷时,常用的上料辅助设备,通常料卷重量超过3T时,客户常配备使用。
1、液压台车功能:用于将卷料平稳移送至开卷机主轴上,使操作人员可快速、安全、快捷的完成料卷更换。
2、晋志德液压台车工作原理:
利用开卷机液压站产生的举力克服卷料及承料平台的自重的实现垂直升降,并利用减速马达产生的扭矩克服卷料及承料平台的自重与导轨产生的摩擦力进行水平移动的装置,它举起卷料的重量及行走速度是分别由油缸的大小、马达转速决定的。
3、晋志德液压台车的基础参数:
①台车进退速度:4 m/min;
②台车承载重量:3000kg-20000kg【根据客户开卷机载重而定制】
③台车升降行程:300mm
④台车承载型式:V型承料座承载,承重面双辊式,辊面经过处理,达到耐磨;平台设计有四根导柱,以保证材料在升举过程当中平稳性,同时边缘有料卷防挡料板,确保移送小型宽度料卷时能够稳定移送而不倾倒。
⑤台车行走驱动动力:台湾荣邦齿轮减速马达传动链轮驱动;
⑥台车升降驱动动力:上宏油缸,由液压站提供压力油进行升降【与液压开卷机共享液压站】;
4、特殊定制说明:可根据客户需求,定制液压台车的承载重量、进退速度、升降行程,以配合各种开卷机、开卷矫正机、三合一开卷整平送料机使用,提升机台的自动化程度。
