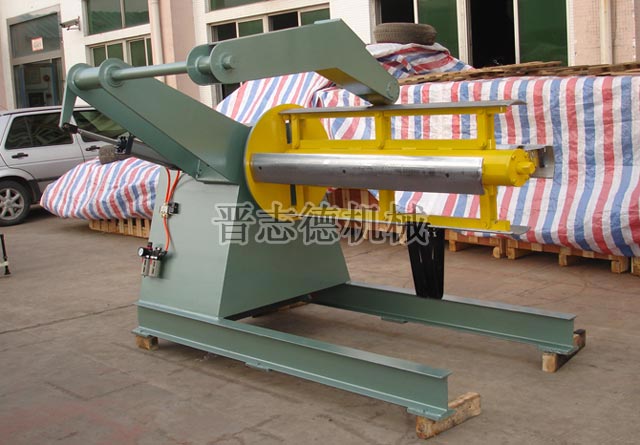

开卷机种类很多,不过能适用于2.0mm以上的中厚板料卷开卷的则只有重型开卷机与双头开卷机这两款。这两款开卷机均属立式涨缩开卷设备,但两款开卷机的标准型实际用于中厚板料卷时,也容易出现散料、开卷不稳的现象,其需要在标准机型上加装气动压料臂装置,以确保2.0mm以上的中厚板料卷的开卷稳定可靠。

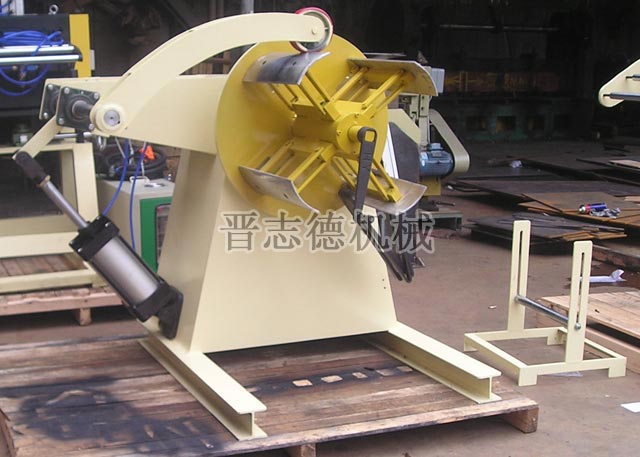

气动压料臂是重型开卷机与双头开卷机常用的选配装置之一,压料动力来源于气缸,通过气缸驱动使压料轮对开卷机涨缩滚筒上的材料卷施压,并产生一定摩擦力:
1、当开卷机涨缩滚筒转动加快时,压料轮对开卷机涨缩滚筒的摩擦力会阻碍开卷机涨缩滚筒的转动,具有一定抑制作用,避免散料;
2、当开卷机涨缩滚筒转动减慢时,压料轮对开卷机涨缩滚筒的摩擦力会带动开卷机涨缩滚筒的转动,具有一定促进作用。
开卷机加装气动压料臂后,材料卷在压料轮的作用下平整输出,从根本上避免了散料现象的发生,确保中厚板材料卷的开卷稳定。

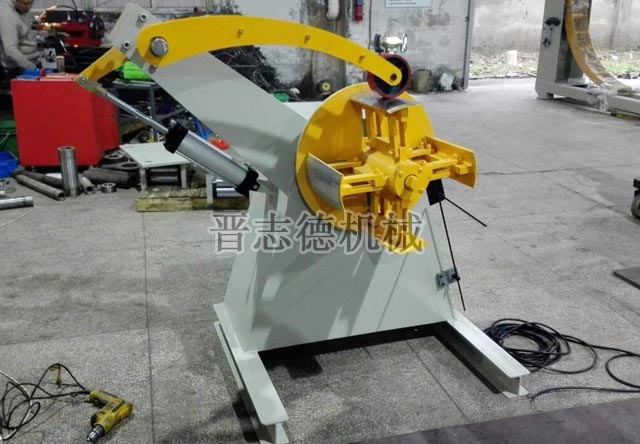

晋志德重型开卷机压料轮位于开卷机的开卷机涨缩滚筒的一侧,压料轮与开卷机涨缩滚筒平行,压料轮与一摆动臂的顶端部固定,摆动臂与一滑轮的轴转动连接,滑轮安装在一导轨上,导轨与开卷机涨缩滚筒垂直且远离开卷机涨缩滚筒的一端固定有施压气缸,施压气缸相对导轨倾斜,施压气缸的活塞杆外端与摆动臂的上部铰接,外端与滑轮的轴固定连接。摆动臂由施力杆部和支撑杆部构成,摆动臂连接于支撑杆部之上,施力杆部与压料轮固定且与施压气缸的活塞杆同轴,支撑杆部的下端与滑轮的轴转动连接,压料轮为橡胶辊,气动压料臂装置结构精巧,稳定可靠,故障率低,实现了中厚板料带的稳定开卷。
