硅钢片、EI片是采用高速冲床进行冲压加工的,其加工速度快,一卷料卷往往很快就被用完,因此卷料的更换为频繁,若使用市场上常用重型材料架进行开卷,则会因频繁换卷耽误很多有效加工时间,降低生产效率,所以冲压硅钢片、EI片合适的开卷放料设备是双头开卷机。
双头开卷机又名双工位开卷机、双头材料架,其大的结构特色是有两个承料卷筒,在一个卷筒进行开卷时,另外一个卷筒可进行上料定位工序,当品质可靠个卷料筒用完可快速旋转180°使用另外一个卷料筒继续开卷,大的节省了换料上料时间。
不过常用的标准双头开卷机也有一定的局限性,那就是适用卷料外径只有1200mm,而高速冲压用料快因此换料十分频繁,为此标准机型往往并不能满足,真正适用的机型则是料卷外径更大的大型双头开卷机,而料卷更大时重量也就更重,通常都过了2T,此时使用手摇扩张则无法真正胀紧,此时则需要用液压扩张装置代替传统手摇扩张装置,而大型液压双头开卷机正是基于此而诞生的新型机型。

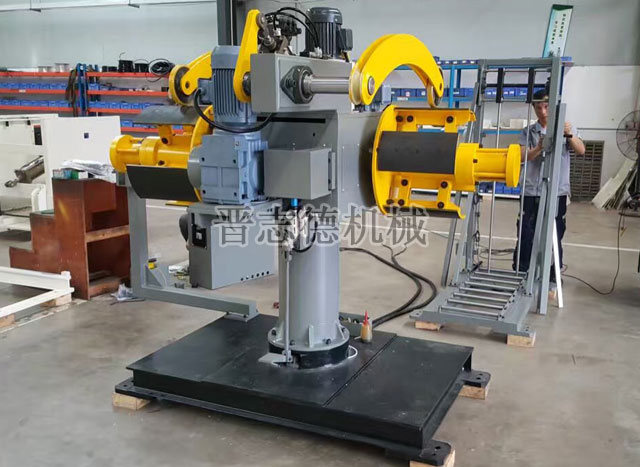

晋志德大型液压双头开卷机包括开卷机底座,底座上设置有两套开卷装置,两套开卷装置朝向相反的设置在开卷机底座上,两套开卷装置之间设置有驱动两套开卷装置互相调头的转轴,开卷装置包括主轴座和设置在主轴座上的主轴、主轴一端通过轴承可转动的设置在主轴座上,主轴另一端设置有液压涨缩装置,液压涨缩装置包括开卷支撑板和设置在主轴上的固定支座和滑动支座,固定支座固定设置在主轴上,滑动支座可来回滑动的设置在主轴上,固定支座和滑动支座均通过连杆勾开卷支撑板铰连接,主轴内还设置有通孔,通孔内设置芯轴,芯轴一端与滑动支座固定连接,芯轴另一端与油压站连接,主轴上设有驱动主轴旋转的大齿轮;两个开卷装置的主轴座均与转轴固定连接,主轴座可转动的设置在开卷机底座台面上,主轴座与转轴同步转动。
大型液压双头开卷机特优势:
1、开卷装置通过在主轴内设置芯轴,在主轴外设置液压涨缩装置,通过油压站带动芯轴移动,芯轴移动带动滑座支座移动,滑动支座移动带动支撑板向外扩张,从而提供胀紧力,不需要胀紧力的时候则反向移动芯轴,从而使支撑板向内收缩,因此开卷装置结构巧妙、可通过液压缸或者气缸提供足够大的胀紧力,并且装置稳定性好,易于控制。
2、通过设置朝向相反的两套开卷装置,当一个涨缩卷筒上的料卷开卷完毕之后,可以驱动转轴转动使另一个装好的料卷的涨缩卷筒进行开卷,因此提高了开卷效率。
