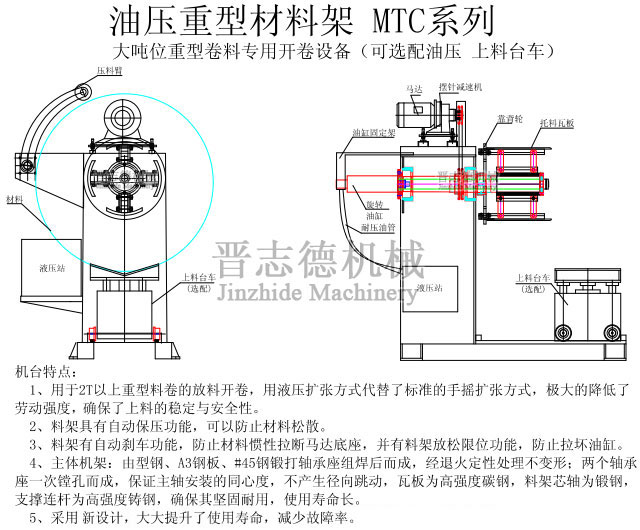

开卷机当开卷料卷过重(过2T)时,则需将手摇扩张方式更改为液压扩张方式,同时将涨缩结构由螺杆调节式更改为楔形滑块式,以节省劳动强度,确保料卷完成张紧。

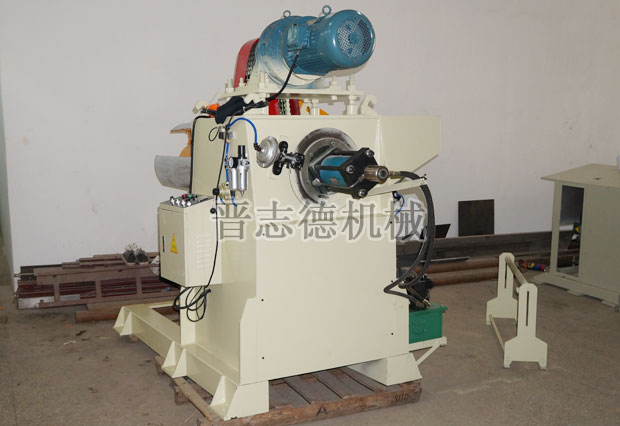

开卷机液压系统由液压站、耐压油管、旋转油缸、溢流阀、电磁控阀、活塞等组成,通过液压站向旋转油缸输送液压油,电磁控阀通过控制液压油的流向,来控制活塞的外伸与缩回,旋转油缸排出的液压油回流到油箱,在油路的高压侧设有溢流阀,通过调节溢流阀,可以调节液压油路高压侧液压油的高值,当高压侧液压油压力达到该高值时,溢流阀将打开高压侧油路与油箱的通路,高压侧多余的液压油将通过溢流阀回到油箱,保证高压侧液压油压力稳定,从而保证活塞对楔形主轴拉力的稳定。

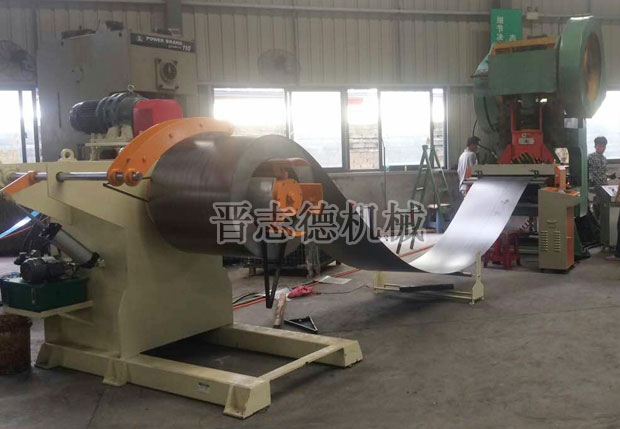

液压开卷机实际使用时,按动开卷机上的收缩按钮,使旋转油缸的活塞在液压油作用下带动楔形主轴向内收缩,使涨缩滚筒不断缩小,达到小时则可将材料料卷套入涨缩卷筒内。随后按动手柄上的涨紧按钮,使旋转油缸的活塞在液压油作用下带动楔形主轴向外扩张,液压油路高压侧的油压也不断加大,活塞所受液压油的作用力也加大,当液压油路高压侧的油压达到高值后,高压侧的油压将保持不变,活塞使料卷内径不断扩张,直至完全紧固,即完成了整个上料流程。
液压开卷机扩张上料过程中,由人工使用操作手柄点控操作即可简单完成,省时节力,同时油压站具备保压自锁功能,确保整体开卷运行过程安全可靠。
