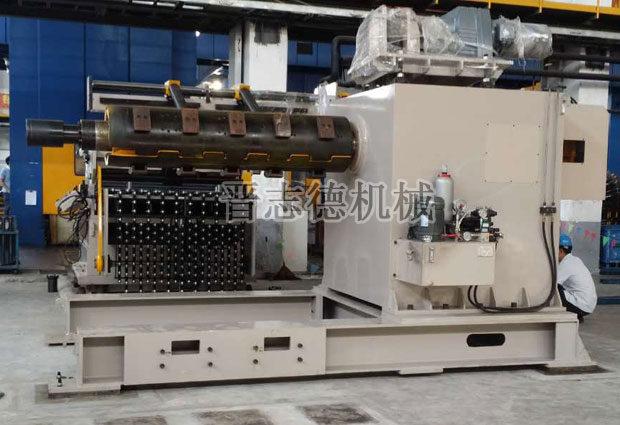

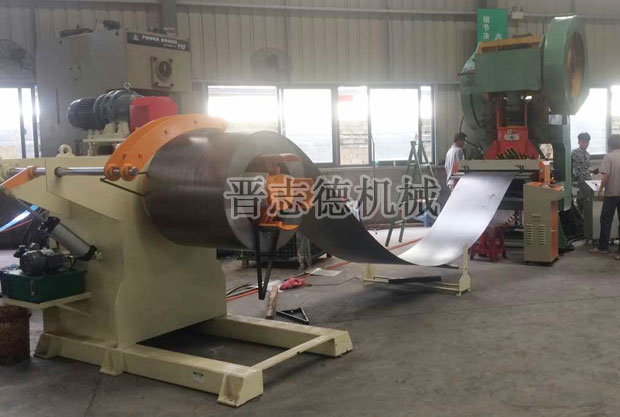

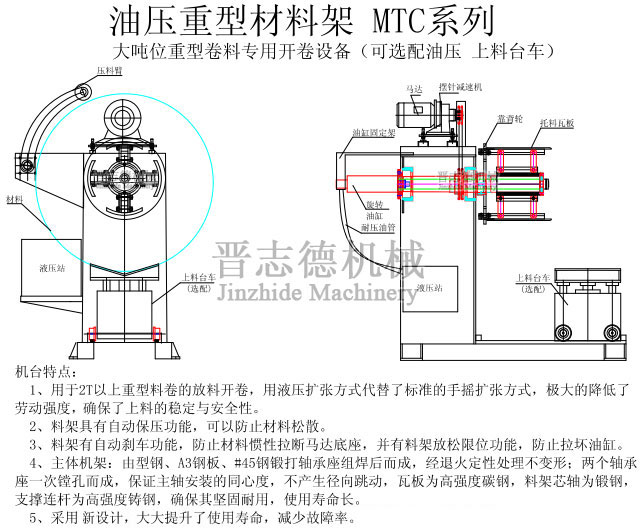

开卷机液压式涨缩装置包括:挡料架、方铁、前调径套、调径端盖、连接柱、调径垫片、六角螺母、弹簧垫圈、内六角螺钉、弹簧垫圈、内六角紧定螺钉、六角螺母、弹簧垫圈、平垫圈、连杆、品质可靠平键、后调径套、内六角螺钉、拉杆、固定座、第二平键、主轴、销、轴套、导向销、内托料瓦板、外托料瓦板、轴用弹性挡圈、内六角螺钉、弹簧垫圈、托料瓦板轴、锁紧螺钉、内六角螺钉、内六角螺钉、液压缸座、液压缸、内六角螺钉、内六角螺钉。
开卷机方铁、内托料瓦板和连杆间相互连接,构成四连杆铰链装置。六角螺母、弹簧垫圈、平垫圈、托料瓦板轴将连杆分别与方铁和内托料瓦板固定连接。开卷机液压式涨缩装置为使四连杆铰链装置运动平稳,与方铁、内托料瓦板连接的连杆设置有四件,分别安装于方铁和内托料瓦板的两侧。

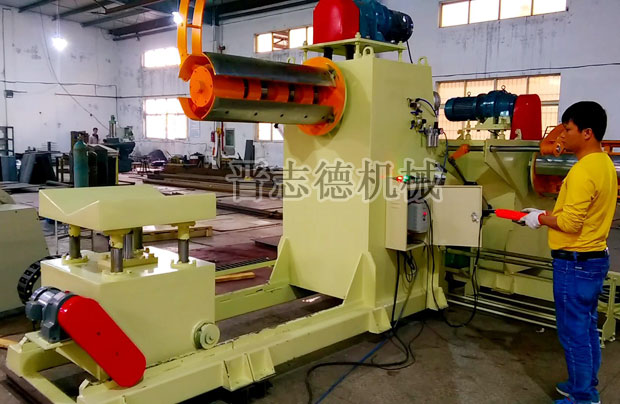

开卷机液压式涨缩装置主轴上设置有固定座,在固定座前侧设置有轴用弹性挡圈,实现固定座的轴向定位。固定座和主轴通过设置在固定座和主轴间的第二平键实现固定座的径向定位,从而达到联结的功能。
固定座的周向设置有三件均布的导向销。导向销的一端通过销与固定座固定连接,另一端套于内托料瓦板内。内托料瓦板与导向销间设置有使内托料瓦板移动平移的轴套。
开卷机液压式涨缩装置外托料瓦板通过内六角螺钉与内托料瓦板固定连接。外托料瓦板的前端和后端设置有两个挡料架,其作用在于防止装在装置上的卷圆钢材滑出。挡料架通过锁紧螺钉和内六角螺钉与外托料瓦板固定连接。
方铁设置有三件,它们沿主轴周向均布,方铁通过内六角螺钉和弹簧垫圈分别与前调径套和后调径套固定联结。
开卷机液压式涨缩装置前调径套和后调径套通过品质可靠平键与主轴联接。主轴上设置有品质可靠平键,品质可靠平键通过内六角螺钉与主轴固定连接。品质可靠平键的作用在于使主轴带动前调径套和后调径套同步转动。拉杆位于主轴内。调径端盖通过六角螺母、弹簧垫圈、调径垫片固定在拉杆上。连接柱设置有三件,它们呈周向分布。
开卷机液压式涨缩装置调径端盖为圆盘状。调径端盖通过内六角螺钉和连接柱固定连接,连接柱通过内六角紧定螺钉和前调径套固定连接。液压缸座通过内六角螺钉固定连接在主轴右端面。液压缸通过内六角螺钉与液压缸座固定连接。
