目前,市场上常用的重型开卷机在长时间使用或使用时间过一年后往往都会有拉杆断裂的情况,这种情况的出现并不是客户对重型开卷机缺乏维护与保养,而是因为重型开卷机的机台结构设计上存在问题。

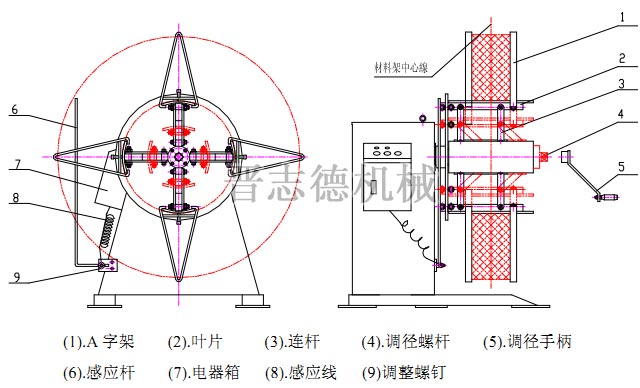

常用的重型开卷机机体通过十字头在涨缩板之间齿纹上的调节,来实现拉杆的拉伸,并于十字头两端设置支撑套及锁紧螺母来实现该十字头在拉杆上的支撑。然而,常用的重型开卷机在实际使用过程中,因整个拉杆、十字头甚至支撑套均为受力状态,十字头在齿纹上调节时,十字头、支撑套之间将会在拉杆之间形成剪力,进而导致拉杆出现断裂的现象,拉杆使用寿命短,常用的重型开卷机该问题频频出现,增加了重型开卷机维修工作且严重影响正常生产,维修成本高,生产效率低。
为从根本上解决此问题,晋志德重型开卷机采用了新型结构涨缩结构型式,通过十字头、品质可靠支撑套、第二支撑套一体成型,使得在晋志德重型开卷机过程中,品质可靠支撑套、第二支撑套与十字头之间不会对涨轴拉杆产生剪力,且整体涨缩装置一体成型结构使对涨缩拉杆的受力更均匀,进而降低了涨缩拉杆所受的剪力,从根本上解决涨缩拉杆经常断裂的问题,有效地减少了重型开卷机故障时间,减少了维修工作量及成本,保证了重型开卷机长期稳定的正常运转。
晋志德重型开卷机在设计生产时,为了确保涨缩结构十字头与涨缩板啮合的同步性及适应性,将品质可靠啮合头、第二啮合头、第三啮合头、第四啮合头相互垂直度设计为0.08mm,且品质可靠啮合头、第三啮合头的同轴度设计为0.03mm,第二啮合头、第四啮合头的同轴度设计为0.03mm,以确保重型开卷机达到佳的使用效果与寿命。
