重型开卷机结构特点

　　重型开卷机作为一款立式涨缩开卷设备，被加工生产企业广泛的运用，不过大多数生产企业都只知道其简单的操作，而对重型开卷机的结构原理一无所知，这样虽能使用，但开卷机的维护保养往往都很难做到位，一些小故障、操作使用保养小技巧都很难掌握，导致长时间使用后不可避免的会出现一系列的故障。

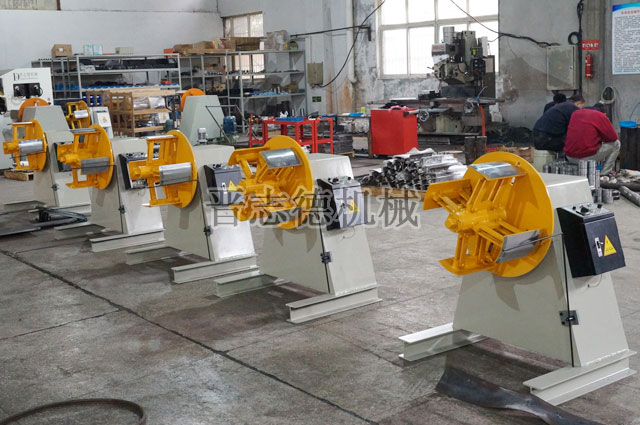

　　为确保客户真正掌握重型开卷机的结构，方便后期的操作、使用与维护，晋志德机械在此详解一下重型开卷机的结构与特点。晋志德重型开卷机由机架、驱动装置、涨缩装置、电控系统四大功能组件组成：
　　
　　1、晋志德重型开卷机底座为国标H型钢并圆角处理（大多数厂家为工字钢），机身主体采用钢板焊接而成，长距轴承支点，焊接表面并打磨，箱体焊接后经退火去应力处理后再使用数控机床加工轴承孔。

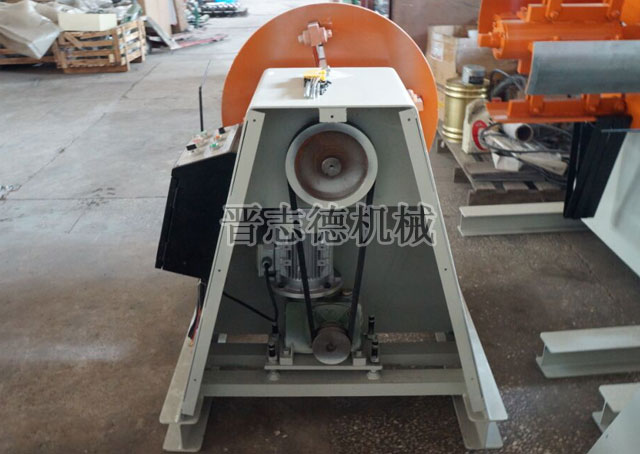

　　2、马达、蜗轮减速器布置在箱体内的底座上，由蜗轮减速器上通过皮带以及皮带轮与转轴实现传动。
　　
　　3、晋志德重型开卷机涨缩装置为滚筒状，滚筒包括转轴，转轴一端部设置有螺孔，转轴外套设有滑动套，滑动套端部转动设置有调节螺栓，调节螺栓与螺孔配合，滑动套周向设置转动连接有若干转动杆，转动杆另一端转动连接有托料瓦板，转轴上设置有导向挡板，导向挡板上设置有导向腰孔，托料瓦板一端设置有与腰孔配合伸出块，伸出块两侧均设置有与导向挡板贴合的挡块，采用挡块防止托料瓦板相对于腰孔左右滑动。
　　
　　重型开卷机能够通过调节调节螺栓的在螺孔中的伸入量实现托料瓦板到转轴距离的调节，从而更好的适应各种内径的料卷安放，以及更好的将托料瓦板与料卷内圈绷紧。
　　

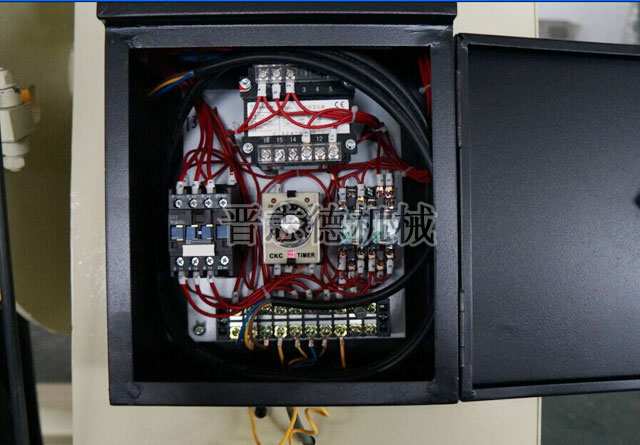

　　4、晋志德重型开卷机电控系统布置在机台侧面，由电控箱和感应杆（500以上的机型为感应架）。电箱内由交流接触器、变压器、时间继电器、中间继电器、开关按钮等组成；感应杆通过缘垫木固定在重型材料架的机架出料口的侧边上，通过感应线与电控箱内的时间继电器与中间继电器连接与控制机台的感应开停。
