——"晋志德机械"专注于开卷机、矫正机等自动化
设备的研发生产。
专注、专业、高品质!

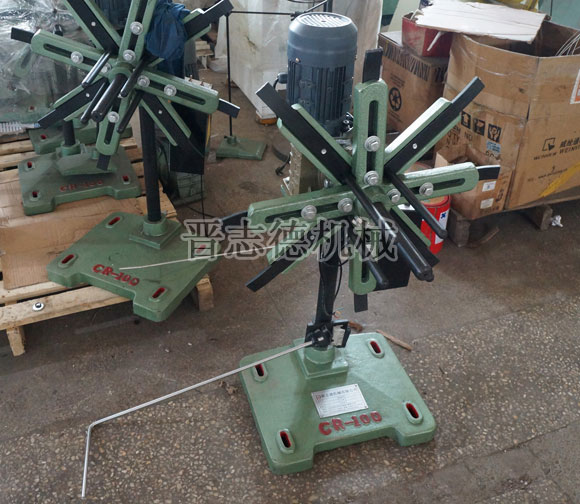

晋志德轻型开卷机既可以用于薄板轻型料卷的放料,也可以用于冲压后废料的收取,不过用于放料与收料时,它们的感应方式需要有所改变,以确保更好的工作。
晋志德放料款轻型开卷机,采用的立式感应架放料感应,使用12V感应电流接触式感应控制,其放料开卷流程如下:
1、将开卷机外夹板取下,并同时将固定支杆调整至比欲装入之卷料内径小20~30mm。
2、小心将料卷吊入开卷机支杆上,并紧靠内夹板。
3、根据实际材料内径,将固定支杆调整合适大小,确保卷料完全张紧。
4、将外夹板套入,并根据实际放料的宽度,调整好外夹板的位置,使两夹板之间距离约大于待放料材料宽度5~10mm。
5、在合适的位置放置好机台附带的立感应架,并根据实际的需要,调整好感应架两个横向感应杆的高度。
调整原则:材料碰到下端的感应横杆停止放料,碰到上端的感应横杆开始收料。

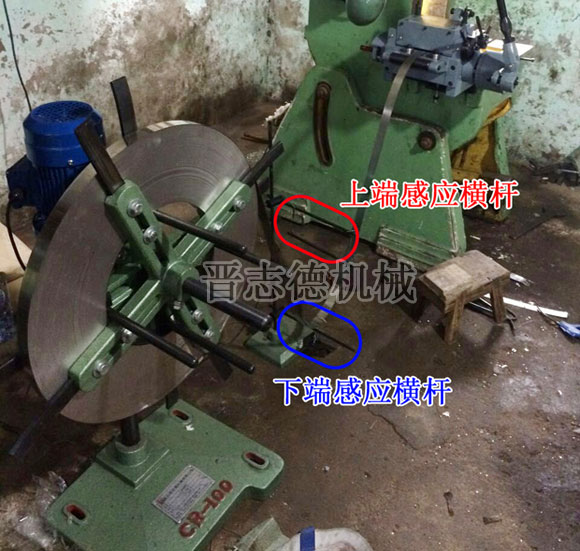

实际两个感应杆位置请参考下图:
6、找到料头,使用按动控制放料,将材料从上料往下引出(请勿从下往上出料,上出料使用更稳定)经过感应装置到后续机台完成送料入料工序后,再切换到自动正转放料即可。
晋志德收料款轻型开卷机,采用的是凸轮、微动开关及感应杆控制方式,收料时确保对料带始终保持压紧力,确保收料时料带不会大幅抖动,同时使料带能完全收紧,其收料流程如下:
1、将开卷机内夹板上固定的支杆调到需收料的内径。
2、根据实际收料的宽度,调整好外夹板的位置,使两夹板之间距离约大于待收料材料宽度5~10mm。
3、将待收材料从感应杆底部穿过,然后使其搭钩在任一支杆上,点动“正转”按钮,使材料料架转5~6圈。
4、材料被卷收后如没有松开,就可以自动收料了。(备注:收料动作由感应杆配合凸轮、微动开关与电箱内的继电器共同完成,材料因自重作用下落时开始收料;当收料后将材料拉紧上升到一定程度后自动感应停止收料,完全自动化的完成)
5、当材料收达要求的外径后,停止生产线,捆上绑带,取下外侧夹板吊下材料,收料完毕。
