重型开卷机使用的品质可靠步就是用手摇(或液压)的方式使涨缩卷料筒缩小,将卷料套入涨缩卷料筒中涨紧。此步骤的完成标准机型是通过叉车或行吊实现的,这种上料方式在进行小型料卷、窄料的开卷时没有什么问题,只是一旦材料过重、过宽时,则不仅要花费很长的时间进行上料,且劳动强度大,危险性很高。

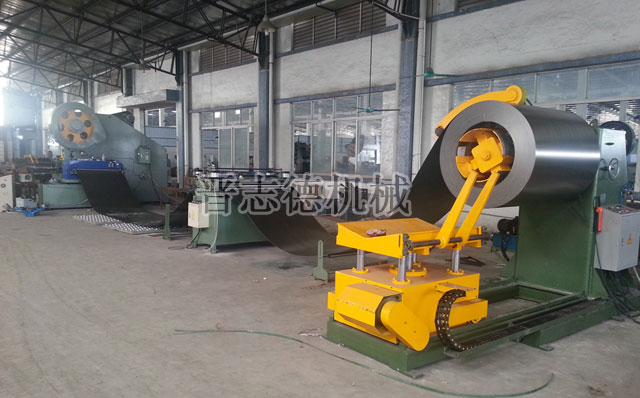

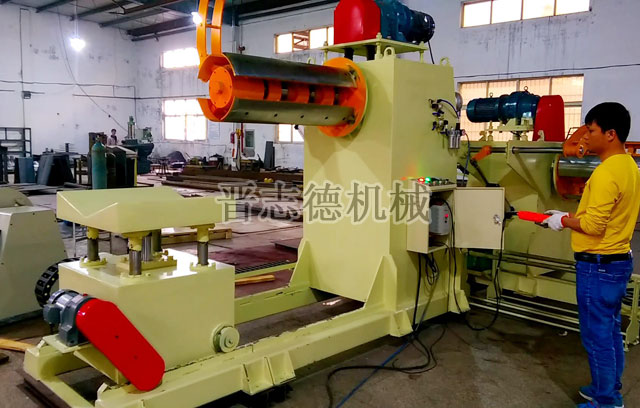

为从根本上解决此种不足,晋志德机械专门为重型、大型料卷的开卷设计生产了一种上料台车装置以供选配,其能彻底解决重型开卷机使用时,上料繁琐、劳动强度大、危险性高等问题。晋志德重型开卷机上料台车装置,又名放料台车、送料台车,拥有自动接料、自动输送、自动升降、自动对中、自动复位之功能,由立手柄简单化控制,具有上料快捷、稳定、安全性好等优势,大的降低了劳动强度,大幅节省了上料调试时间。
晋志德上料台车装置包括在导轨上运行的车架,在车架的四周设置有钢轮,钢轮架设在导轨上,钢轮轴上安装有链轮,并通过液压马达驱动链轮进而带动钢轮在导轨上运行:开卷机车架上安装有托料架,托料架的下部设置有导柱并且导柱连接在位于车架上的导套内,在车架上固定有液压缸,并且液压缸的端头顶在托料架的底部中心,通过液压缸缸塞的运动带动托料架进行上下运动;托料架的上部具有两个倾斜的PU板,两个PU板向内侧倾斜,形成V形;行走驱动马达为液压马达,通过节流阀调整速度,行程开关+硬限位挡块可有效防止台车的行走越位。
晋志德上料台车装置通过液压马达带动链轮进而驱动车架在导轨上前进,可以将料板进行运送;车架上的托料架可以通过液压缸的驱动而进行上下运动,这样可以使料板进行安装或卸下;托料架上铺设的PU板可以保证料板位于托料架上不会滚动,整体结构精巧、稳定可靠。
